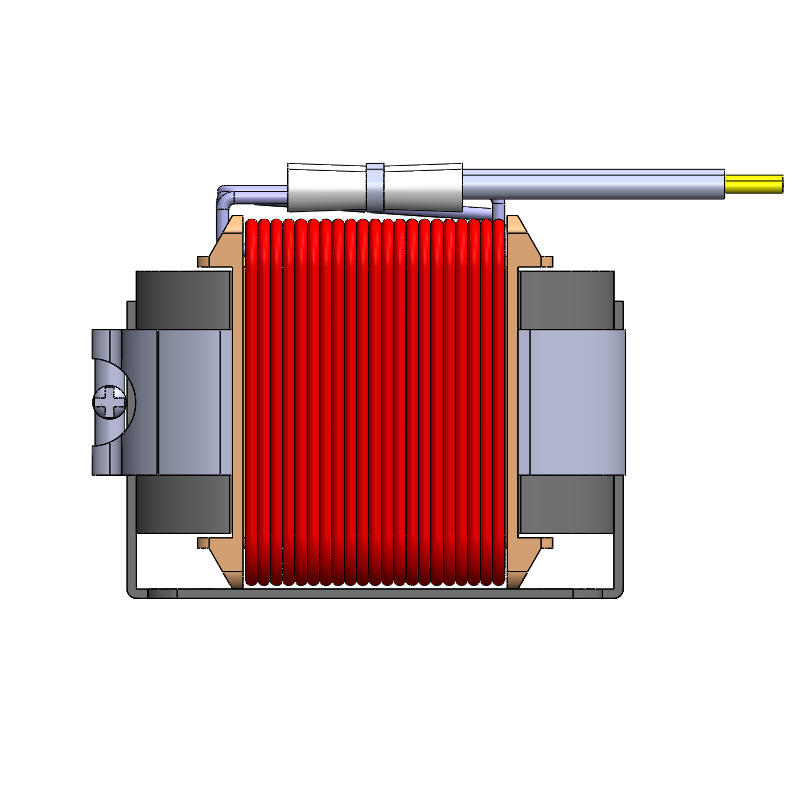

用于节能系统的高功率密度CD型非晶电感器
这款专为高功率密度和高能效系统设计的CD型非晶电感器，完美融合了CD结构卓越的散热性能和非晶合金的超低磁芯损耗。其紧凑的尺寸节省了宝贵的PCB空间，同时在高频、大电流工作条件下仍能保持出色的磁性能和热稳定性。凭借极低的发热量和卓越的转换效率，它是提升整体电源系统性能的关键组件。
主要特点
超低功耗和峰值效率： 非晶合金技术可最大限度地减少磁滞和涡流损耗，与传统硅钢相比，铁芯损耗降低约 80% 至 90%。这显著降低了散热，并将功率转换效率推向极限。
高饱和电阻： 它具有很高的饱和磁通密度（Bs ≈ 1.2–1.56T），大约是标准铁氧体（0.3–0.5T）的 3 到 5 倍，可有效防止在急剧浪涌电流期间发生磁饱和，从而确保系统可靠性毫不妥协。
革命性的减少足迹： 高磁导率和高 Bs 的协同作用，使得电感器能够在传统电感器的物理尺寸的 10% 到 12.5% 内达到相同的电感值，从而释放出前所未有的超紧凑、高密度布局的潜力。
静音低振动运行： 极低的磁致伸缩系数几乎完全消除了磁芯引起的噪声和嗡嗡声，满足了电动汽车动力系统、高端音频和医疗设备严格的静音要求。
宽温可靠性： 该核心具有很高的居里点（超过 500°C），在 -55°C 至 130°C 的极端范围内保持稳定的性能，确保在热应力环境下可靠运行。
定制磁路径： 分芯 CD 架构可精确调节气隙，从而实现有效磁导率的自定义设置，以满足精确的电路标准和纹波电流容差。
.
直流二极管| 电流（安培） | 电感值（单位：μH） |
| 0 | 588 |
| 5 | 588 |
| 10 | 585 |
| 15 | 579 |
| 20 | 571 |
| 25 | 558 |
| 30 | 539 |
| 35 | 516 |
| 40 | 477 |
| 45 | 435 |
绕组规格
| 绕线 | 终端 | 电线规格 | 转弯 | 评论 |
| N1 | S1-F1 | QZY-2/180 Φ2.1*1P | 39TS | 参考转弯 |
| N2 | S2-F2 | QZY-2/180 Φ2.1*1P | 39TS | 参考转弯 |
材料
| 物品名称 | 规格 |
| 漆包线 | QZY-2/180 φ2.1 |
| 磁芯 | CD80*50*45/1K101 |
| 线圈骨架/线圈成型器 | CD80*50*45/PBT |
| 绝缘漆 | ET-90C |
| 焊锡/锡焊锡 | Sn99.3Cu0.7 |
电气参数
| 电感器 #1 | 550uH 最小值（1KHz/1V/0A） |
| 电感器 #2 | 500uH 最小值（1KHz/1V/30A） |
| 直流电阻（DCR） | 最大 20 mΩ |
| 绝缘介质电压（高压测试） | 1.8KVac 2mA-3S |
| 绝缘电阻（IR） | 最小电阻 100MΩ（直流 500V） |
目标应用
可再生能源与储能系统： 专为太阳能逆变器、储能PCS和风力发电系统量身定制，以提高高功率转换效率。
电动出行及充电基础设施： 满足车载充电器 (OBC)、直流-直流转换器和超快速充电桩对静音运行、高效率和抗浪涌的严格要求。
数据中心与服务器性能： 针对人工智能服务器、高性能计算单元和高密度开关电源 (SMPS) 进行了优化，以节省关键的 PCB 空间。
先进工业和医疗设备： 非常适合用于工业自动化驱动器、精密高频电源装置和对噪声敏感的医疗成像系统。
成熟的行业专业知识：凭借 20 多年的行业经验和 2013 年建立的坚实基础，我们在多个专业制造基地运营五条主要核心工业生产线，以确保一流的产品规模和稳定性。
全球质量认证：我们的工厂严格遵守国际汽车和工业标准，并拥有包括 IATF16949、ISO9001、ISO14001、ISO45001 和 ISO50001 在内的一整套主要认证。
强大的研发和技术创新：凭借敬业的研究团队和专业的全新设计实验室，我们拥有广泛的专利组合和先进的测试能力，可提供高度可靠的定制化磁性解决方案。
智能化和可扩展的制造：我们利用先进的 ERP 和 MES 管理的智能制造系统来优化生产能力，为欧盟、美国和全球的国际客户提供高度可靠的供应链。
