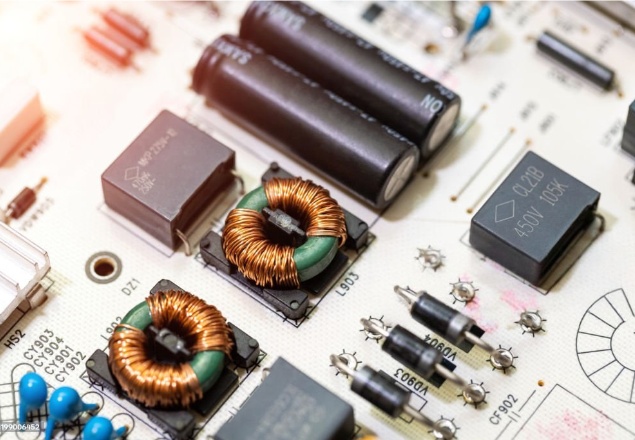

在新能源汽车的澎湃动力中，在5G基站跃动的电磁波中，在光伏电站无声的能量转换中，一颗“无形的心脏”强劲跳动，重塑着整个电子世界的效率逻辑——这就是非晶电感器这种以“金属玻璃”为核心的神秘成分，凭借其突破性的材料特性，正成为推动绿色能源革命和数字化未来的关键力量。一、揭开“金属玻璃”的面纱：非晶电感器有何不同？非晶合金是一种金属，通过每秒数百万度的超快速冷却“冻结”成特定形状，其原子排列如同玻璃般无序。正是这种非常规结构赋予了非晶电感器四个非凡的特性：超强磁导率（磁导率高达 100,000 级）：它就像为磁场铺设了一条“高速公路”，显著提高了高频滤波和能量转换效率。极低的损失（核心损失减少超过 40%）：最大限度地减少能源浪费，以热源的形式散发热量，即使在高频运行期间也能保持凉爽和稳定。卓越的稳定性（工作温度范围为-40°C至125°C）：不受极寒或极热的影响，使用寿命可能是传统电感器的三倍以上。高饱和磁通密度（>1.5 T）和小型化：在更小的体积内承载更大的能量，完美满足高密度集成需求。二、赋能多元化产业：从“绿色引擎”到“信号守护者”1. 新能源革命的“效率倍增器”电动汽车：采用非晶硅磁芯的车载充电器（OBC）效率高达96%，充电时间缩短20%；驱动电机铁芯损耗降低60%，功率密度提升35%。每辆高端电动汽车都需要数十个非晶硅电感器。中国年产量超过688万台，市场需求呈指数级增长。光伏发电和风力发电：可将逆变器中的谐波衰减 80 dB 以上，从而提高系统效率 2-3%。其微应变传感功能可对风力涡轮机齿轮箱中的微裂纹提供长达 30 天的早期预警，从而保护清洁能源资产。2. 高频通信的“信号守护者”5G基站：基于非晶/纳米晶芯的环形器可实现仅 0.2 dB 的插入损耗和高达 45 dB 的隔离度，是支持大规模 MIMO 天线性能的幕后功臣。卫星通信：控制插入损失

在现代电力系统错综复杂的网络中——从智能电表和太阳能逆变器到工业机器人——存在一个虽小却不可或缺的组件：微型电流互感器（Mini-CT）它隐藏在无数设备中，是其基石。安全、准确的电流测量和系统保护随着数字化和电气化席卷全球，了解这位“无名英雄”日益增长的重要性变得越来越重要。一、核心定义：什么是微型电流互感器？微型电流互感器代表了小型化和集成化演化与传统电流互感器不同，它的核心任务基于电磁感应原理：安全、按比例地将一次侧的高电流、高电压信号转换为二次侧的低电流信号，同时实现必要的电气隔离.与笨重的工业级电流互感器不同，迷你电流互感器通常只有硬币或指甲盖大小，专为印刷电路板 (PCB) 集成或紧凑空间而设计。这使得智能电表和物联网传感器等设备能够进行精确的电流监测。二、工作原理：电磁感应的巧妙应用。操作过程遵循法拉第定律，可以简化为四个关键步骤：通量生成：被测量的交流电（初级侧）流过导体（作为单匝线圈），在高效率磁芯（例如，铁氧体、纳米晶体）中产生交变磁通。信号诱导：绕在铁芯上的多匝二次绕组会产生成比例的交流电。比例变换：转换比率严格由匝数比决定（例如，1000:1 将 100A 转换为 0.1A）。信号输出：次级电流流过采样电阻，将其转换为微处理器可读取的电压信号。安全警告：手术过程中，次级侧绝不能开路。因为这会产生危险的高电压，对人员和设备构成风险。三、主要特点：体积小，性能高。Mini-CT 不仅仅是“缩小版”的CT；它针对现代电子产品的需求进行了深度优化：高精度和宽带宽：精度可达±0.1%，频率响应范围从50Hz到数十kHz，满足从工频计量到开关电源监测的各种需求。优异的电气隔离性能：可提供高达数千伏的隔离电压，构建坚固的安全屏障。低损耗、高效率：先进的核心材料确保最小的自身功耗，从而最大限度地减少对被测电路的影响。高性价比和易于集成：适用于批量生产，提供 PCB 安装式、通孔式、卡扣式等多种封装方式，大大简化了设计。IV. 核心应用：赋能多元化行业。智能电网和能源计量：作为智能电表的“心脏”，它们能够实现分时电价和负荷监控等高级功能，使其成为电网数字化的关键传感器。工业自动化：在变频驱动器 (VFD)、伺服驱动器和机器人中提供实时相电流反馈，从而实现过载保护和精确控制。可再生能源：光伏逆变器和风力涡轮机转换器依靠它们进行精确的直流和交流侧电流采样，以最大限度地提高发电效率和电网同步。消费电子产品和物联网：集成到智能插座、充电桩和能源管理器中，方便用户进行节能和电力使用可视化。专业领域：为轨道交通、数据中心 UPS 系统和高端医疗设备提供稳定可靠的电气参数监测。V. 选择指南：关键参数快速参考。选择适合您应用的微型CT需要对以下参数进行系统评估：  考虑因素维度关键参数及说明电气参数额定电流/匝数比：测量范围要匹配。精度等级：（0.1，0.2，0.5，1.0）。承载能力：不得超过额定值。频率与安全频率范围：必须涵盖工作频率（工频/高频）。隔离电压：必须高于系统最大电压。机械与环境安装方式：PCB板，通孔式，夹式。工作温度/湿度：适用于应用环境。VI. 未来趋势：迈向更智能、更集成的解决方案。技术前沿正在重塑微型CT的未来形态：材料创新：新型材料，例如纳米晶合金在进一步减小尺寸和损耗的同时，提高精度和带宽。智能集成：具有内置自诊断功能和数字输出（例如 I²C）的“智能传感器”型电流互感器正在兴起，简化了系统设计。技术融合：无芯技术，例如光电流传感正在进入高端应用领域，提供近乎理想的隔离度和抗干扰能力。市场驱动因素：电动汽车快速充电、储能系统、智能建筑等新兴领域不断创造新的增长需求。结论微型电流互感器，这个隐藏在电路深处的精密元件，正以其安全、精准和高效的方式默默支持着社会的电气化和智能化进程。对于工程师、决策者以及整个行业而言，深入理解并有效利用这一关键元件无疑是构建更可靠、高效、智能电力系统的关键一步。随着技术的进步，它的角色将从“静默测量”转变为“主动感知”，从而在未来的电力生态系统中释放更大的价值。

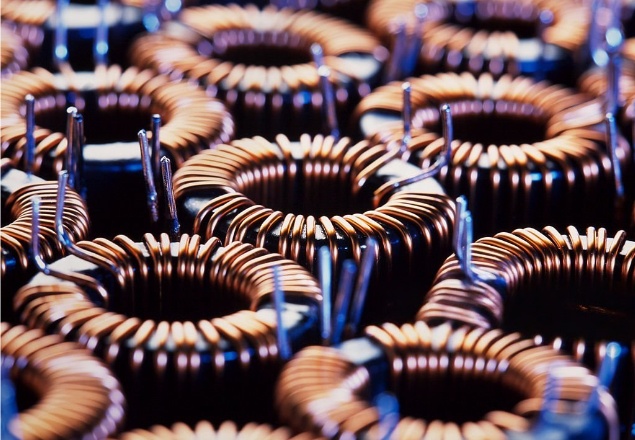

在高频高效率电力电子时代，磁性元件的性能直接决定着系统的效能。带缺口间隙的非晶磁芯作为一项突破性技术，正在推动新能源、5G通信、高端工业电源等领域的变革。本指南旨在系统分析该技术的核心原理、性能优势、应用场景和选型逻辑，帮助工程师、设计师和采购人员精准把握其应用潜力。I. 带缺口间隙的非晶态磁芯：技术原理要理解其卓越之处，必须从三个维度进行分析：非晶态材料：采用快速凝固法（冷却速率 > 10⁶ K/s）制备，形成原子排列无序的非晶态合金结构。这种结构消除了晶界和磁畴钉扎位点，从而赋予材料极低的矫顽力和高磁导率等基本特性。“环形”结构：闭环环形路径可提供最佳的磁通约束，显著降低磁泄漏，确保均匀的磁场分布，并提高能量传输效率。“缺口间隙”设计：磁环上精密加工的特定凹槽或缝隙。这一关键设计：截断涡流路径，有效抑制高频涡流损耗。缓解内部应力，提高热稳定性和机械可靠性。形成分布式的微气隙，优化磁性能和散热。这三个方面的结合使其成为应对高频和高功率密度挑战的理想磁性解决方案。二、核心优势：为什么选择带缺口间隙的非晶磁芯？与传统的硅钢、铁氧体和标准非晶磁芯相比，它的优势非常显著：超低高频损耗：该凹槽能够有效地阻断较大的涡流。在20kHz以上的频段，与标准非晶磁芯相比，涡流损耗可降低30%~50%。例如，在100kHz和0.5T的条件下，其典型的总磁芯损耗可低至250~280kW/m³，从而直接提高系统效率。优异的热稳定性和散热性能：缺口释放内部应力，结合可控的非晶/纳米晶结构，使得磁体在150℃等高温下长期运行（例如1000小时）后，磁性能衰减极小（例如饱和磁通密度衰减仅约1.5%）。同时，缺口形成的额外散热表面可降低磁芯温升15-25℃。高渗透性和均匀通量：高初始磁导率（µi ≈ 5,000 – 6,000），结合优化的环形和凹槽设计，可实现极其均匀的磁通分布。这使得磁芯能够在更高的磁通密度（提高 15-20%）下工作，从而有助于器件小型化和提高功率密度。卓越的电磁兼容性性能：分布式气隙可有效抑制磁泄漏，从而降低辐射电磁干扰 5-8dB 和传导电磁干扰 3-6dB。此外，该凹槽还能分散磁致伸缩振动，显著降低可听噪声，满足消费电子产品和数据中心等对静音要求极高的场景的需求。高度可定制性：陷波参数（数量、深度、分布模式）可根据具体应用要求进行灵活调整，例如频率（kHz 至 MHz）、功率等级（kW 至 MW）和性能重点（例如损耗、电感、成本），从而实现最佳设计平衡。三、主要应用场景其性能优势在以下领域得到充分发挥：高频功率转换器：例如，LLC谐振转换器、移相全桥电源等，用于服务器电源、通信基站电源等，以提高效率和功率密度。新能源系统：光伏逆变器中的高频升压电感器、储能功率转换系统 (PCS) 中的滤波和储能电感器、风力发电转换器。工业电源及电机驱动器：中高功率开关电源、UPS、变频驱动器 (VFD) 和伺服驱动器中的电感器和变压器。通信与数据中心：数据中心中的 5G 射频电源、以太网供电 (PoE) 模块、48V 总线转换器 (BCM)。专用电源和医疗设备：航空、医疗影像设备等的电源对效率、温升和可靠性有极高的要求。四、选择的关键考虑因素在选择带缺口间隙的非晶态磁芯时，建议进行系统评估：运行频率及损耗：确定系统的工作频率范围，并比较该范围内目标铁芯的特定铁芯损耗（Pcv）曲线。功率和磁通密度：根据功率水平和拓扑结构计算所需的磁通密度（ΔB），确保其保持在核心饱和磁通密度（Bs）以下，并留有足够的裕量。热管理要求：评估系统冷却条件，并根据温度升高数据和散热特性选择核心部件。尺寸和形状限制：根据安装空间确定芯体的外径、内径、高度以及可能的定制凹槽布局。成本与供应链：在满足性能要求的前提下，综合考虑初始成本、能源效率带来的生命周期成本节约，以及供应商的稳定性和技术支持能力。未来展望随着电力电子技术向更高频率、更高效率和更高集成度发展，具有缺口间隙的非晶磁芯凭借其材料和结构优势，将不断拓展应用领域。结合先进的封装技术和智能设计工具，它们将成为构建下一代绿色高密度电源系统的关键基石。
