大电流抗饱和棒状磁芯电感器

大电流抗饱和棒状磁芯电感器

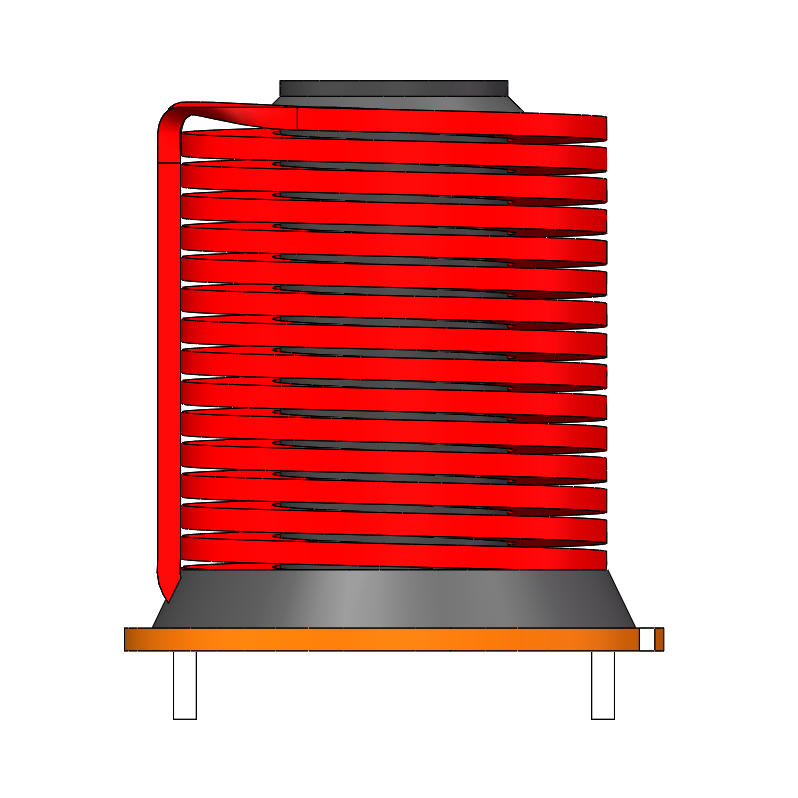

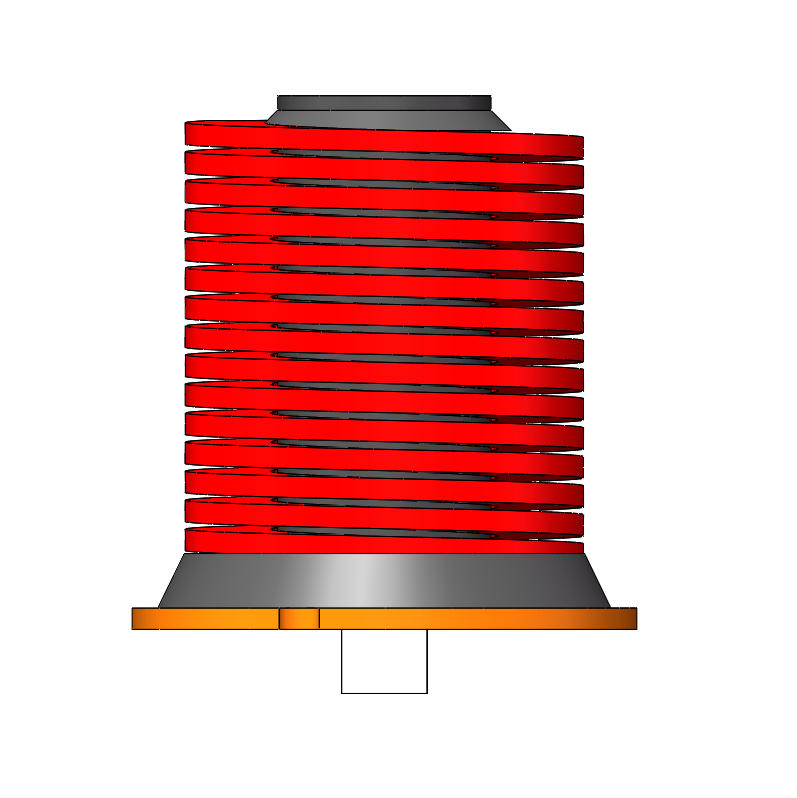

该系列棒状粉末磁芯电感器是一款高性能无源器件，专为关键电源管理和电磁干扰 (EMI) 滤波应用而设计。其线圈缠绕在由先进粉末合金材料制成的棒状磁芯上，即使在高直流偏置条件下也能提供卓越的抗饱和性能。开环磁路结构确保在宽电流范围内保持稳定的电感值，同时保持低磁芯损耗和优异的散热性能。典型应用包括高效开关电源、工业电源转换器、汽车电子控制单元 (ECU) 和对噪声敏感的通信设备，在这些应用中，可靠性和稳定的电气性能至关重要。

主要特点

• 强大的抗饱和能力：能够处理高达数百安培的大电流，在高电流条件下电感稳定，不会急剧下降。

• 散热效率高：在相同条件下，温升明显低于传统圆线电感器，与传统设计相比，温升降低了 20°C 以上。

• 低损耗、高效率：低直流电阻 (DCR) 可最大限度地减少铜损耗；同时，铁芯损耗也很低，从而有助于提高整体转换效率。

• 有利于小型化：在高功率应用中，它可以有效减小磁性元件的尺寸，满足紧凑型设备设计的需求。

直流二极管

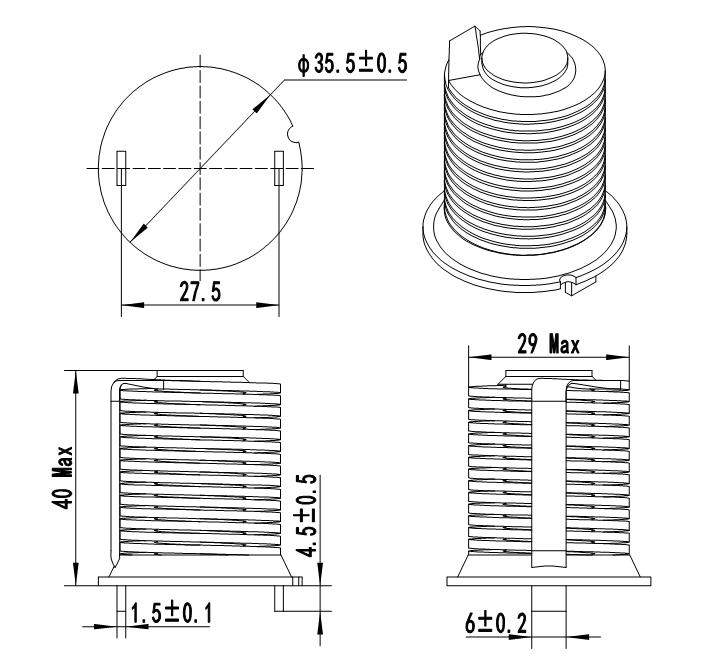

绕组规格

材料

电气参数

目标应用

我们的棒状磁芯电感器设计用于在高功率滤波和功率因数校正应用中提供可靠的性能，使其成为要求苛刻的电力电子系统的理想选择。

• 电动汽车：车载充电器（OBC）和直流-直流电源转换器。
• 可再生能源：太阳能光伏逆变器和并网储能系统（ESS）。
• 人工智能与通信：人工智能计算服务器和 5G 电信基础设施的电源。
• 工业电源：大功率 PFC 电路和工业开关电源。

为什么选择与我们合作？

• 成熟的行业专业知识：凭借 20 多年的行业经验和 2013 年建立的坚实基础，我们在多个专业制造基地运营五条主要核心工业生产线，以确保一流的产品规模和稳定性。

• 全球质量认证：我们的工厂严格遵守国际汽车和工业标准，并拥有包括 IATF16949、ISO9001、ISO14001、ISO45001 和 ISO50001 在内的一整套主要认证。

• 强大的研发和技术创新：凭借敬业的研究团队和专业的全新设计实验室，我们拥有广泛的专利组合和先进的测试能力，可提供高度可靠的定制化磁性解决方案。

• 智能化和可扩展的制造：我们利用先进的 ERP 和 MES 管理的智能制造系统来优化生产能力，为欧盟、美国和全球的国际客户提供高度可靠的供应链。

常问问题

Q1：非晶磁芯电感器的主要优点是什么？

A1：与传统的硅钢片相比，非晶磁芯可将能量损耗降低 80% 至 90%，这意味着发热量大大减少。此外，它们还能承受更高的电流，而尺寸却只有标准电感器的几分之一。

Q2：CD型分芯设计的优势是什么？

A2：CD型分体式磁芯设计使我们能够轻松调节气隙。这种灵活性意味着我们可以精确定制电气性能，以满足您具体的电路和纹波电流需求。

Q3：这些电感器会产生可听见的嗡嗡声或噪音吗？

A3：不。我们的非晶合金材料消除了高频磁芯“啸叫”或嗡嗡声。这种近乎静音的运行方式使其成为对噪音敏感的应用（例如电动汽车和音频系统）的理想选择。

Q4：我的项目可以要求定制规格吗？

A4：是的，我们提供全套定制设计服务。我们可以调整电感、额定电流、线材规格和物理尺寸，以确保元件满足您特定的电源系统要求。
