用于抑制电磁干扰的高带宽纳米晶环形磁芯
凭借其独特的纳米晶结构，纳米晶核为电力电子行业提供了一种兼具高性能、小型化和高可靠性的解决方案。它是支撑新能源汽车、可再生能源和高端电源等产业发展的基础材料之一。
高带宽纳米晶环形磁芯为下一代电力电子产品提供卓越的电磁干扰 (EMI) 抑制性能。凭借高磁导率和饱和磁通密度，这些先进的磁芯可显著缩小器件尺寸、提高效率并实现卓越的可靠性。作为一项关键的材料创新，它们为新能源汽车、可再生能源系统和高性能电源等关键行业提供强大支持。
主要特点
与传统的硅钢和铁氧体等磁芯材料相比，纳米晶磁芯具有以下几个关键优势：
超高渗透性 – 高达 80,000，是 Mn-Zn 铁氧体的 12 倍以上，在相同条件下可大幅缩小电感器的尺寸。
极低的铁芯损耗 – 在高频下仅为铁氧体的三分之一左右。这归因于低磁滞损耗（由于细小的纳米晶粒具有低磁化电阻）和低涡流损耗（由于高电阻率有效地抑制了涡流）。
优异的频率和温度稳定性 – 在 10 kHz 至 5 MHz 范围内性能稳定，工作温度范围为 -40°C 至 180°C，可在恶劣环境下可靠运行。
高饱和磁通密度 – Bs 高达 1.2–1.25 T，远远超过铁氧体，允许更高的电流处理而不会饱和。
绕组规格
| 绕线 | 终端 | 电线规格 | 转弯 | 评论 |
| N1 | 1-2 | QZY-2/180 φ2.0 | 1TS | 参考转弯 |
材料

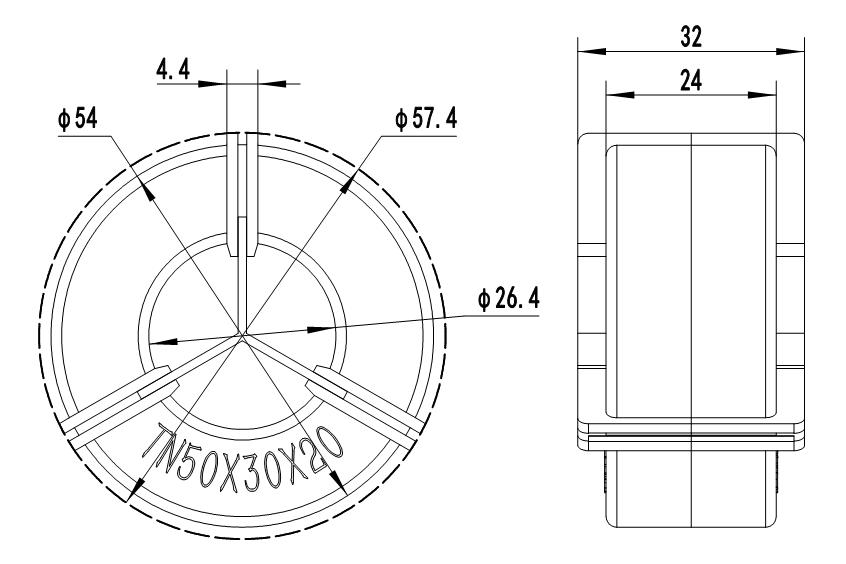

| 物品名称 | 规格 |
| 磁芯 | T50*30*20/1K107 |
| 线圈骨架/线圈成型器 | T50*30*20/PBT/黑色 |
| 垫片 | T50*30*20/PBT/黑色 |
电气参数
| 电感器 #1 | 92uH 最小值 (1KHz/1V) |
| 电感器 #2 | 31 微亨 （100KHz/1V） |
目标应用
新能源汽车（NEV）： 适用于车载充电器 (OBC)、直流-直流转换器和主牵引逆变器，可有效抑制高频开关噪声，同时减小元件尺寸和重量。
可再生能源系统： 在太阳能光伏逆变器和储能系统 (ESS) 的功率转换中至关重要，确保在高压、大功率运行下符合严格的电网 EMC 标准。
数据中心与人工智能计算： 对于高效服务器电源 (CRPS) 而言至关重要，它提供超紧凑的 EMI 滤波，以应对 AI 硬件和云基础设施中的强烈瞬态负载。
工业及医疗设备： 对于高端变频驱动器 (VFD) 和敏感的医疗电子设备而言，保护系统免受接地环路和破坏性共模噪声的影响至关重要。e.
成熟的行业专业知识：凭借 20 多年的行业经验和 2013 年建立的坚实基础，我们在多个专业制造基地运营五条主要核心工业生产线，以确保一流的产品规模和稳定性。
全球质量认证：我们的工厂严格遵守国际汽车和工业标准，并拥有包括 IATF16949、ISO9001、ISO14001、ISO45001 和 ISO50001 在内的一整套主要认证。
强大的研发和技术创新：凭借敬业的研究团队和专业的全新设计实验室，我们拥有广泛的专利组合和先进的测试能力，可提供高度可靠的定制化磁性解决方案。
智能化和可扩展的制造：我们利用先进的 ERP 和 MES 管理的智能制造系统来优化生产能力，为欧盟、美国和全球的国际客户提供高度可靠的供应链。
这 高效扁线共模电感器 专为高功率密度电源系统而设计。其扁平绕组结构有效降低了趋肤效应和直流电阻，显著提升了载流能力和散热效率。凭借其优异的电磁干扰 (EMI) 抑制能力和紧凑的尺寸，它是新能源汽车、光伏逆变器和高频开关电源等尖端工业应用的理想之选。
